金屬穿線管的分類及區別
2016-10-31 13:30:46點擊：
穿線管是用于承載零星線纜的設施，一般嵌入安裝在墻體或地面內，作為用戶端底盒到房間頂部(或防靜電地板下方)橋架的穿線通道．也可作為底盒到底盒之間的穿線通道。穿線管按材料可分為金屬穿線管和塑料穿線管，金屬穿線管一般用于對承載設施的接地和屏蔽性能要求要高的場合。穿線管的規格通常按直徑進行劃分，單位為mm，如 16、 20、 25、 32等。各類穿線管及其附件如圖所示。
常用的金屬穿線管按材質和工藝可劃分兩類：KBG管和JDG管。KBG為扣壓式鍍鋅薄壁電線管，其原理是用扣壓鉗子將管道和管件壓出小坑，達到緊密連接的目的；JDG為緊定式鍍鋅薄壁電線管，其連接靠管件頂絲頂緊管道實現。二者的區別主要體現在以下3方面。
1)連接方式：KBG管為扣壓式，JDG管為緊定式。
2)管路轉彎的處理方法：KBG管利用彎管接頭，JDG管使用彎管器煨彎。
3)管壁厚度：JDG管厚度有普通型(1.2mm)和標準型(1.6mm)兩種；KBG管厚度也有普通型(1.Omm)和標準型(1.2mm)兩種。標準型適合在預埋鋪設和吊頂內鋪設，普通型僅適合在吊頂內鋪設。

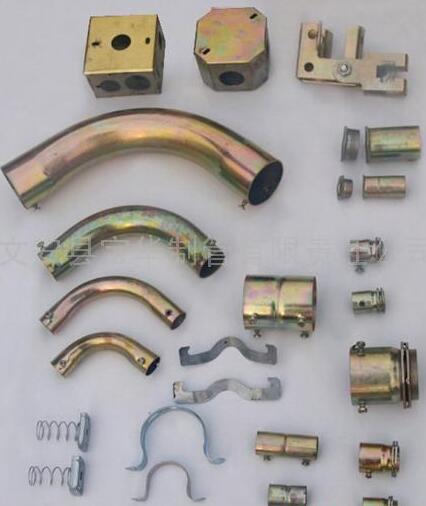

各類穿線管及附件
常用的金屬穿線管按材質和工藝可劃分兩類：KBG管和JDG管。KBG為扣壓式鍍鋅薄壁電線管，其原理是用扣壓鉗子將管道和管件壓出小坑，達到緊密連接的目的；JDG為緊定式鍍鋅薄壁電線管，其連接靠管件頂絲頂緊管道實現。二者的區別主要體現在以下3方面。
1)連接方式：KBG管為扣壓式，JDG管為緊定式。
2)管路轉彎的處理方法：KBG管利用彎管接頭，JDG管使用彎管器煨彎。
3)管壁厚度：JDG管厚度有普通型(1.2mm)和標準型(1.6mm)兩種；KBG管厚度也有普通型(1.Omm)和標準型(1.2mm)兩種。標準型適合在預埋鋪設和吊頂內鋪設，普通型僅適合在吊頂內鋪設。
