一種抗壓式金屬軟管切割裝置
2018-1-27 11:25:58點擊：
抗壓式金屬軟管切割裝置，屬于金屬軟管切割工具技術領域

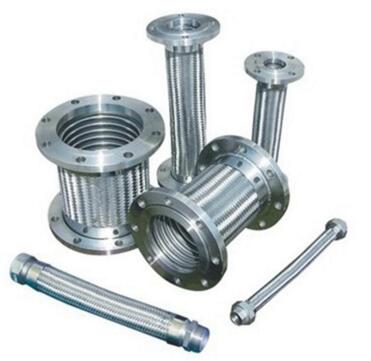

金屬軟管是現代工業設備連接管線中的重要組成部件，金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管，規格從3mm到150mm。但是在實際應用中，我們依舊能夠發現不足之處，眾所周知，金屬軟管都是批量生產、成捆出廠，使用者在實際使用當中，需要根據實際情況，針對金屬軟管進行截取進行使用，這就涉及到了金屬軟管的切剖，金屬軟管兩端敞開、且相互貫通的結構，在針對金屬軟管進行切割過程中，容易造成切割口變形，并且金屬材質使得變形的切口很難恢復到原先一模一樣的結構，因此，現有技術針對金屬軟管切割帶來了端口變形問題，這就會影響到所截取金屬軟管的實際使用。
本發明所要解決的技術問題是提供一種采用全新電控結構設計，引入電控襯底機構，在自動化實現切割操作的同時，能夠避免切割端口變形問題的抗壓式金屬軟管切割裝置。

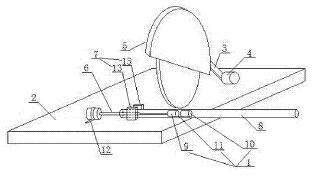

抗壓式金屬軟管切割裝置，采用全新電控結構設計，引入電控襯底機構，通過電控伸縮桿連接分別與各類直徑的金屬軟管一一對應的襯托，結合電控伸縮桿上電機的固定設置，以及針對金屬軟管進行固定的卡位裝置，實現襯托在對應直徑金屬軟管內的移動，再基于襯托內兩圓柱體之間與電控旋轉刀盤刀盤厚度相適應的問距，在轉動電機經轉動臂針對電控旋轉刀盤的控制下，由電控旋轉刀盤的刀盤通過襯托內兩圓柱體之間間距，實現針對金屬軟管的先期切割：然后通過對襯托在金屬軟管中的移動，將電控伸縮桿上伸縮桿和襯托移出金屬軟管的切割口，再由電控旋轉刀盤的刀盤針對金屬軟管進行后期切剖，實現金屬軟管切割口的分離，完成金屬軟管的切剖，如此基于襯托與電控方式的切剖，在保證金屬軟管切割工作效率的同時，能夠避免切割端口變形問題，保證切割所獲金屬軟管的實際使用效率：
抗壓式金屬軟管切割裝置中，針對轉動電機，進一步設計采用無刷轉動電機，以及針對電控伸縮桿上的電機，進一步設計采用無刷電機，使得本發明所設計抗壓式金屬軟管切割裝置在實際使用中，能夠?qū)崿F(xiàn)靜音工作，既保證了所設計抗壓式金屬軟管切割裝置具有優異的切割效果，又能保證其工作過程不對周圍環境造成影響，體現了設計過程中的人性化設計。
本發明所要解決的技術問題是提供一種采用全新電控結構設計，引入電控襯底機構，在自動化實現切割操作的同時，能夠避免切割端口變形問題的抗壓式金屬軟管切割裝置。
抗壓式金屬軟管切割裝置中，針對轉動電機，進一步設計采用無刷轉動電機，以及針對電控伸縮桿上的電機，進一步設計采用無刷電機，使得本發明所設計抗壓式金屬軟管切割裝置在實際使用中，能夠?qū)崿F(xiàn)靜音工作，既保證了所設計抗壓式金屬軟管切割裝置具有優異的切割效果，又能保證其工作過程不對周圍環境造成影響，體現了設計過程中的人性化設計。
